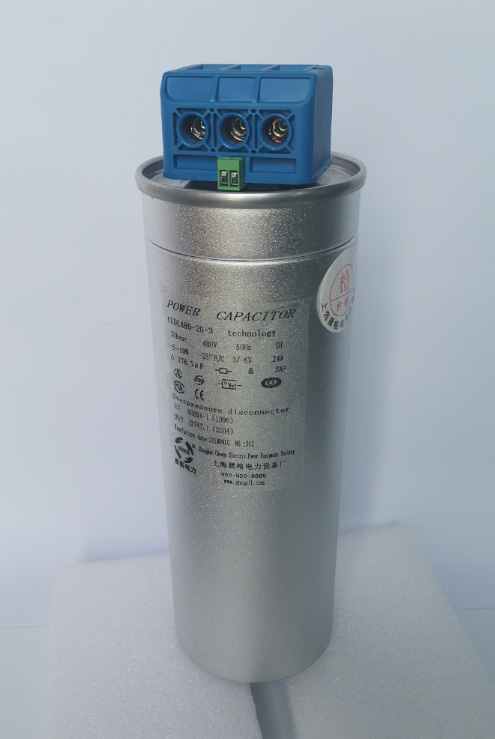

CGDL為圓柱形干式型電容器，主要用在電力系統作為補償無功功率提高功率因數之用，
CGDL系列產品系列說明
采用美式防爆安全結構；
內置放電電阻,安全可靠；螺栓出線端子，符合大容量、大電流的要求，接線牢固可靠，避免燒毀接線端子；
電容器元件用金屬化薄膜采用優質成品膜，交流變頻電源廠家具有很高的自愈性能，保證了產品的高質量，特別的方阻設計，滿足了高可靠性的接觸和高耐壓的要求；
產品描述：
1． 螺栓出線方式，保證了接線的可靠穩定，滿足大容量、大電流的要求；
2． 安全可靠的美式過壓力防爆結構，使得產品更安全，更可靠；
3． 長壽命、多元件設計，增加散熱面積，使電容器的溫升更低，延長電容器的使用壽命；
4． 電容器元件用金屬化薄膜采用特別的方阻設計，既有很高的自愈性能，又滿足了高可靠性的接觸和高耐壓的要求；
5． 安全有效的防護措施，免除對人體的傷害；
6． 方便可靠的安裝方式，提高了工作效率；
7． 優質圓柱形鋁外殼，美觀漂亮，更小的體積，使得單柜的容量更大。工業產品的設計家電化，提升成品形象，為客戶創造最大價值。
技術參數
額定電壓 | 400V、440V、450V、480V、500V、525V、690V、750V、850V、866V、950V。 | ||
執行標準 | IEC831-1（2） IEC60831-1.2 VDE0560-46+47 GB12747-2004 | ||
過電壓 | 1.1Un8小時/天.1.15Un 30分/天 1.3Un1分鐘 | ||
過電流 | 1.3In (峰值電流：300倍的額定電流) | 安全保護 | 壓力保護器 |
容量偏差 | -5%至+5-+15%Cn(額定電容) | 介質 | 優質金屬化聚丙烯膜.安全膜，高溫薄膜。 |
介質損耗 | 在額定電壓下≤0.25W/Kvar | 外形結構 | 鋁外殼。底部設有螺栓 |
電壓試驗 | 極間施加2.15Un10秒，極殼3KV.10秒 | 放電保護 | 附帶內置放電模塊（1分鐘≤50V） |
環境溫度 | -25/D（-25℃～+55℃） | 保護等級 | IP20(加封蓋，滿足IP54) |
使用海拔 | 4500米 | 使用壽命 | 平均.大于170000h |
注入材料 | 環氧樹脂 | 內置 | 滅弧裝置 |
產品規格表 CGDL 400V ，AC ，50Hz系列，三相自愈式并聯電容器，額定電壓400V，三角形接線

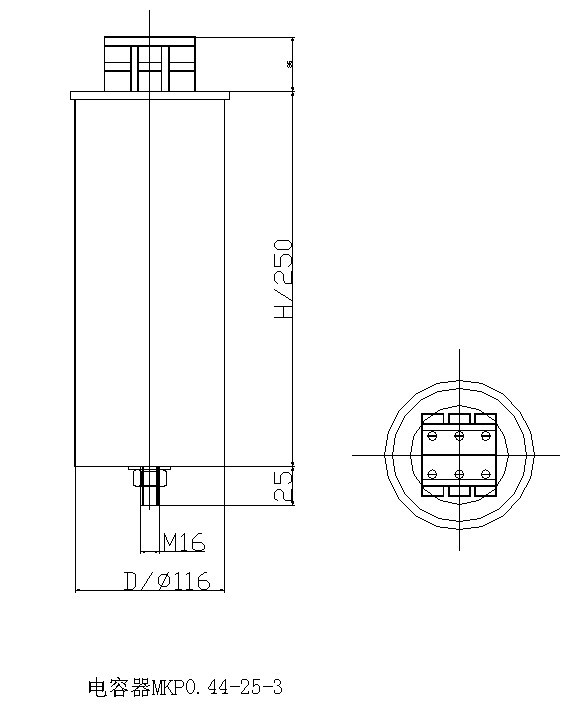

| 型號規格 | 額定容量 (kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL400-5-3 | 5 | 3×33 | 3×7.2 | 76×120 | M12×16 |
| CGDL400-6-3 | 6 | 3×40 | 3×8.6 | 76×120 | |
| CGDL400-10-3 | 10 | 3×66 | 3×14.4 | 76×235 | |
| CGDL400-15-3 | 15 | 3×100 | 3×21.7 | 76×235 | |
| CGDL400-20-3 | 20 | 3×133 | 3×29 | 100×235 | M16 |
| CGDL400-25-3 | 25 | 3×166 | 3×36 | 116×285 | |
| CGDL400-30-3 | 30 | 3×199 | 3×43.3 | 136×285 |
CGDL 440V ，AC ，50Hz系列，三相自愈式并聯電容器，額定電壓440V，三角形接線
| 型號規格 | 額定容量(kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL440-5-3 | 5 | 3×27 | 3×6.6 | 76×120 | M12×16 |
| CGDL440-6-3 | 6 | 3×33 | 3×7.8 | 76×120 | |
| CGDL440-10-3 | 10 | 3×54.8 | 3×13 | 76×235 | |
| CGDL440-15-3 | 15 | 3×82 | 3×19.7 | 76×235 | |
| CGDL440-20-3 | 20 | 3×110 | 3×26.2 | 100×235 | M16 |
| CGDL440-25-3 | 25 | 3×137 | 3×33 | 100×286 | |
| CGDL440-30-3 | 30 | 3×164 | 3×39.4 | 116×286 |
CGDL 450V ，AC ，50Hz系列，三相自愈式并聯電容器，額定電壓450V，三角形接線
| 型號規格 | 額定容量(kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL450-5-3 | 5 | 3×26.2 | 3×6 | 76×120 | M12×16 |
| CGDL450-6-3 | 6 | 3×31.5 | 3×7.5 | 76×120 | |
| CGDL450-10-3 | 10 | 3×52.4 | 3×12.8 | 76×235 | |
| CGDL450-15-3 | 15 | 3×78.6 | 3×19.2 | 76×235 | |
| CGDL450-20-3 | 20 | 3×105 | 3×25.65 | 86×235 | M16 |
| CGDL450-25-3 | 25 | 3×131 | 3×32 | 116×286 | |
| CGDL450-30-3 | 30 | 3×157 | 3×38.5 | 116×286 |
CGDL 480V ，AC ，50Hz系列，三相自愈式并聯電容器，額定電壓480V，三角形接線
| 型號規格 | 額定容量(kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL480-5-3 | 5 | 3×23 | 3×2 | 76×120 | M12 |
| CGDL480-6-3 | 6 | 3×27.6 | 3×2.4 | 76×120 | |
| CGDL480-10-3 | 10 | 3×46 | 3×4 | 76×235 | |
| CGDL480-15-3 | 15 | 3×69 | 3×6 | 76×235 | |
| CGDL480-20-3 | 20 | 3×92 | 3×8 | 86×235 | M16 |
| CGDL480-25-3 | 25 | 3×115 | 3×10 | 116×286 | |
| CGDL480-30-3 | 30 | 3×138 | 3×12 | 136×286 | |
| CGDL480-40-3 | 40 | 136*290 | M16 |
CGDL 525V，AC ，50Hz系列，三相自愈式并聯電容器，額定電壓525V，三角形接線
| 型號規格 | 額定容量(kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL525-5-3 | 5 | 3×19 | 3×5.5 | 76×120 | M12×16 |
| CGDL525-6-3 | 6 | 3×23 | 3×6.6 | 76×120 | |
| CGDL525-10-3 | 10 | 3×38.5 | 3×11 | 86×235 | |
| CGDL525-15-3 | 15 | 3×57.7 | 3×16.5 | 100×235 | |
| CGDL525-20-3 | 20 | 3×77 | 3×22 | 100×235 | M16 |
| CGDL525-25-3 | 25 | 3×96.2 | 3×27.5 | 116×285 | |
| CGDL525-30-3 | 30 | 3×115.5 | 3×33 | 136×285 | |
| CGDL 525-40-3 | 40 | 136*290 | M16 |
CGDL 690V ，AC，50Hz系列，三相自愈式并聯電容器，額定電壓690V，星形接線
| 型號規格 | 額定容量(kVar) | 額定電容量 (μF) | 額定電流 (A) | 尺寸外徑(D)*高度(H) | 安裝尺寸 |
| CGDL690-5-3 | 5 | 33 | 3×4 | 76×120 | M12×16 |
| CGDL690-6-3 | 6 | 40 | 3×5 | 76×120 | |
| CGDL690-10-3 | 10 | 66 | 3×8.3 | 86×235 | |
| CGDL690-15-3 | 15 | 100 | 3×12.6 | 100×235 | |
| CGDL690-20-3 | 20 | 134 | 3×16.7 | Φ116×235 | M16 |
| CGDL690-25-3 | 25 | 167 | 3×21 | 116×285 | |
| CGDL690-30-3 | 30 | 199 | 3×25.1 | 116×285 |
CGDL 230V，AC ，50Hz系列，單相自愈式并聯電容器，額定電壓250V
| 型號規格 | 技術參數 | 尺寸 | ||||
| 額定容量(kVar) | 額定電流 (A) | 額定電容量 (μF) | 接線端子 | 外殼尺寸 | 安裝 | |
| CGDL0.25-1-1 | 1 | 4.0 | 50 | M6 | Φ70×120 | 底部M12×16安裝螺栓 |
| CGDL0.25-2-1 | 2 | 8.0 | 100 | M6 | Φ70×120 | |
| CGDL0.25-3-1 | 3 | 12.0 | 150 | M6 | Φ70×120 | |
| CGDL0.25-4-1 | 4 | 16.0 | 200 | M6 | Φ70×160 | |
| CGDL0.25-5-1 | 5 | 20.0 | 250 | M6 | Φ70×200 | |
| CGDL 0.25-6-1 | 6 | 24.0 | 300 | M6 | Φ70×200 | |
| CGDK0.25-6.7-1 | 6.7 | 26.4 | 330 | M6 | Φ70×200 | |
| CGDL0.25-8-1 | 8 | 32.0 | 400 | M6 | Φ75×240 | |
| CGDL0.25-10-1 | 10 | 40.0 | 500 | M8 | Φ120×180 | 底部M16安裝螺栓 |
| CGDL0.25-12-1 | 12 | 48.0 | 600 | M8 | Φ120×240 | |
| CGDL0.25-15-1 | 15 | 60.0 | 750 | M8 | Φ120×240 | |
| CGDL0.25-20-1 | 20 | 80.0 | 1000 | M8 | Φ120×240 | |

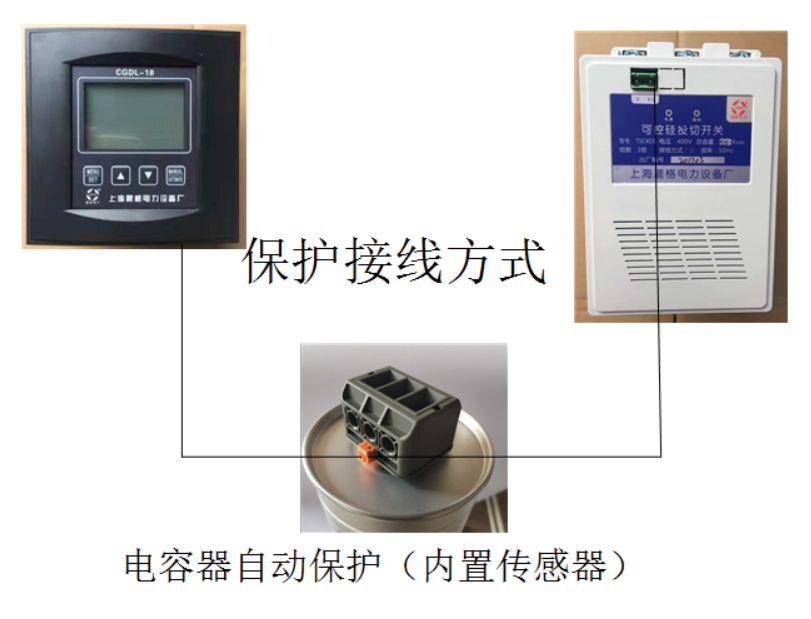

電容器接線示意圖
