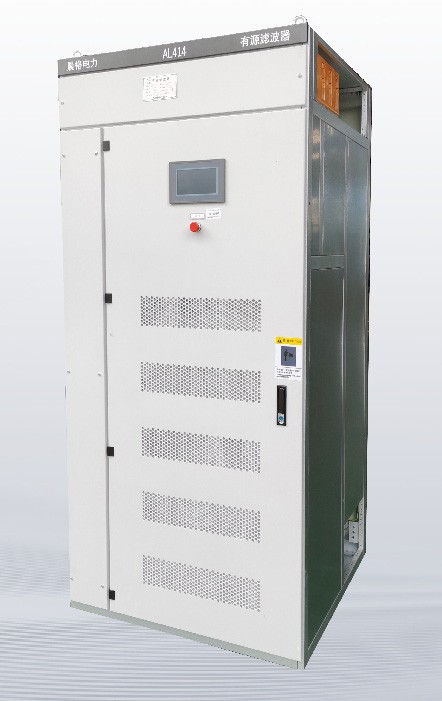

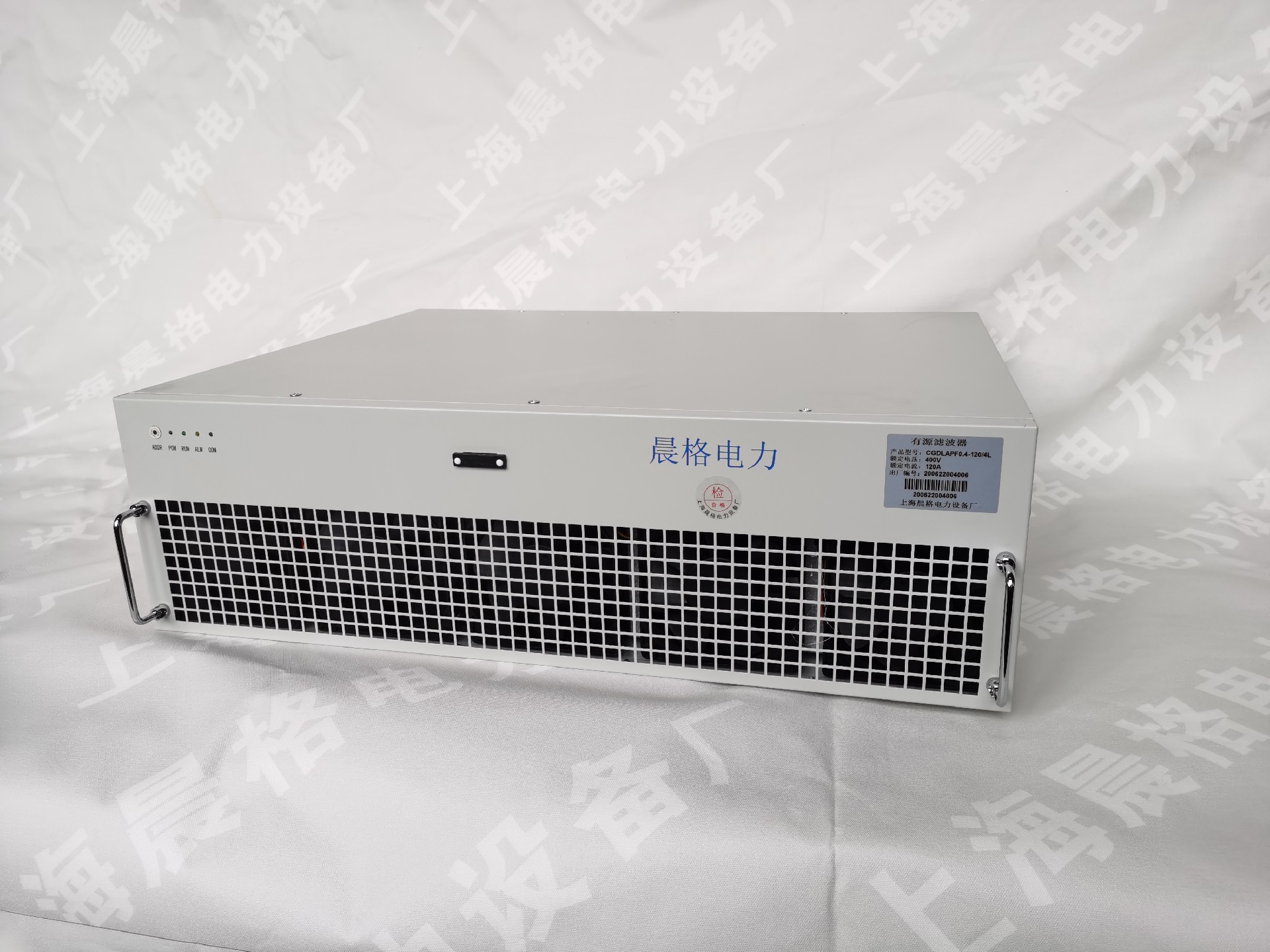

產品圖片/模塊

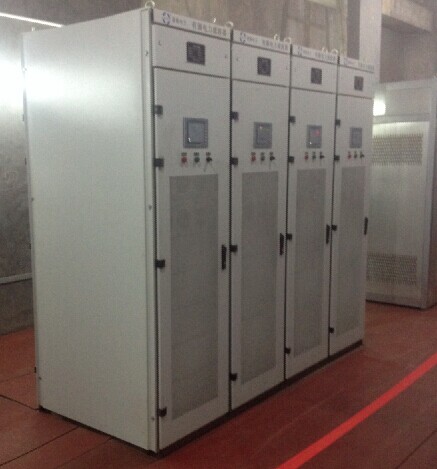

有源濾波器整柜 項目：天津張貴莊污水處理廠

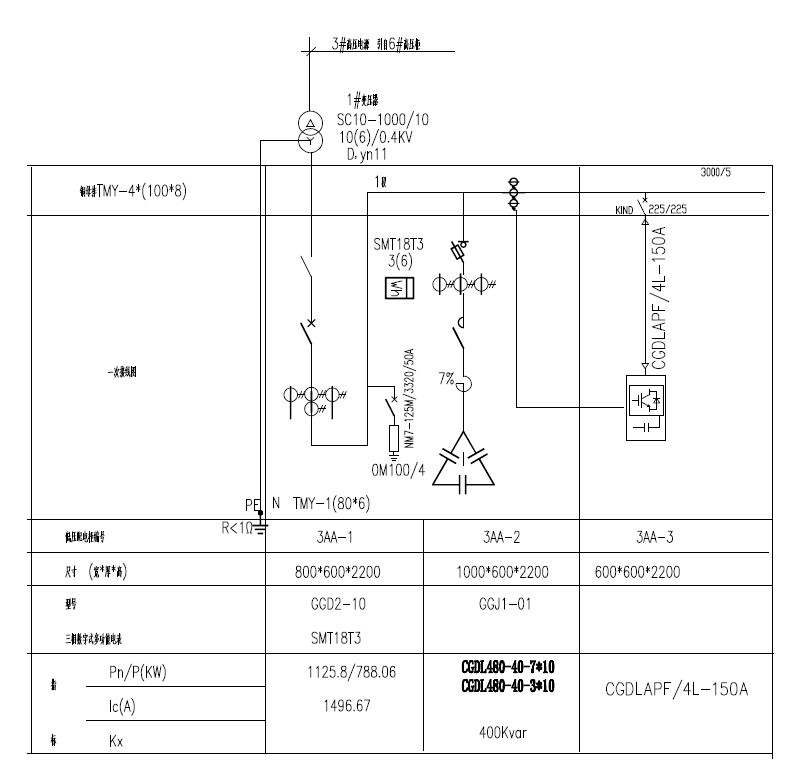

設計圖紙

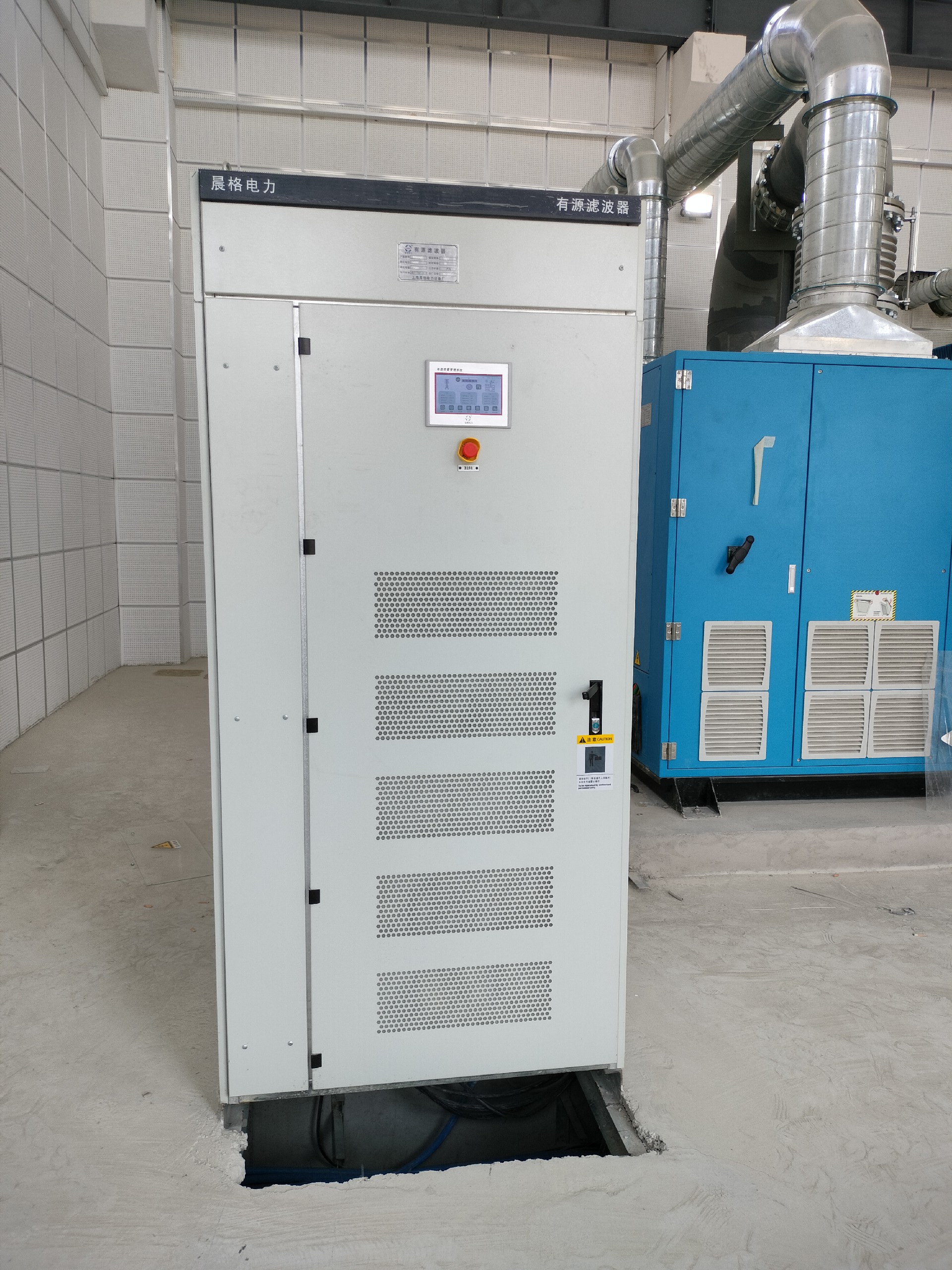

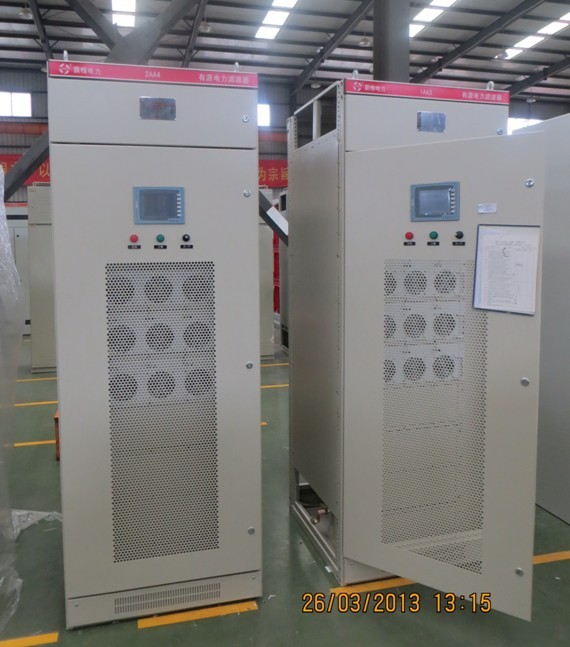

生產車間 運行現場
產品介紹
設備應在下述條件下連續工作，滿足其所有性能指標：
環境溫度: -10℃ ～ +45℃
相對濕度: 日平均值不大于95%，月平均值不大于90%，無凝露。
海拔高度：≤1000m
抗震等級：7級
空氣中無足以損壞絕緣和腐蝕金屬的氣體，無導電塵埃及易燃易爆的介質存在。
附：
1）對于灰塵比較大的應用場合，應合同注明需購買并配備機柜防塵網等附件（必配），以免影響設備正常使用
2）海拔高度不超過1000米。如超過1000米，按照每升高100米，APF降額1%使用。
3）APF在用于諧波補償時，需確保系統中無純電容補償設備或呈容性的負載設備，如有則必須采取必要措施（如串聯電抗器）使其對所需補償次數的諧波呈感性特征，避免產生諧振，否則將會導致APF故障損壞或純電容補償設備和容性負載設備的損壞；
4）APF輸出含諧波成分，可能干擾其附近的通訊設備，須盡量使通訊、控制傳輸信號線遠離APF一次回路，必要時可加裝抗干擾EMI濾波器，以降低干擾的影響。
電磁兼容相關試驗項目滿足JB/T 11067-2011《低壓有源電力濾波裝置》中關于電磁兼容所規定的的要求。
4.5 APF主要參數
額定容量： 單模塊不大于150A；
額定電壓： 380V（-20%~+15%）；
供電系統頻率： 50Hz ±10%；
濾波范圍： 2~65次諧波；
運行效率： ≥97％（額定容量運行時）；
等效開關頻率： 80kHZ；
電流環截止頻率 4kHZ；
采樣/控制頻率 160kHZ；
響應速度： ≤20ms；
有功損耗： ＜2.5%；
補償后系統諧波電流畸變率THD: ≤5%（APF容量范圍內，負載THDI大于 20%）；
接線方式 三相四線/三線；
接入電網方式 ； 并聯接入電網；
控制方式： 具有無功優先、諧波優先、不平衡優先、電壓為目標補償以及固定無功補償，5種模式。
限流能力： 限流在100%裝置容量，不會發生裝置過載；
通信接口： RS485通訊接口，Modbus通訊協議；
噪聲水平： 額定功率輸出時≤60dB（距設備1m處）；
IP等級： IP20；
制冷方式： 強制風冷；

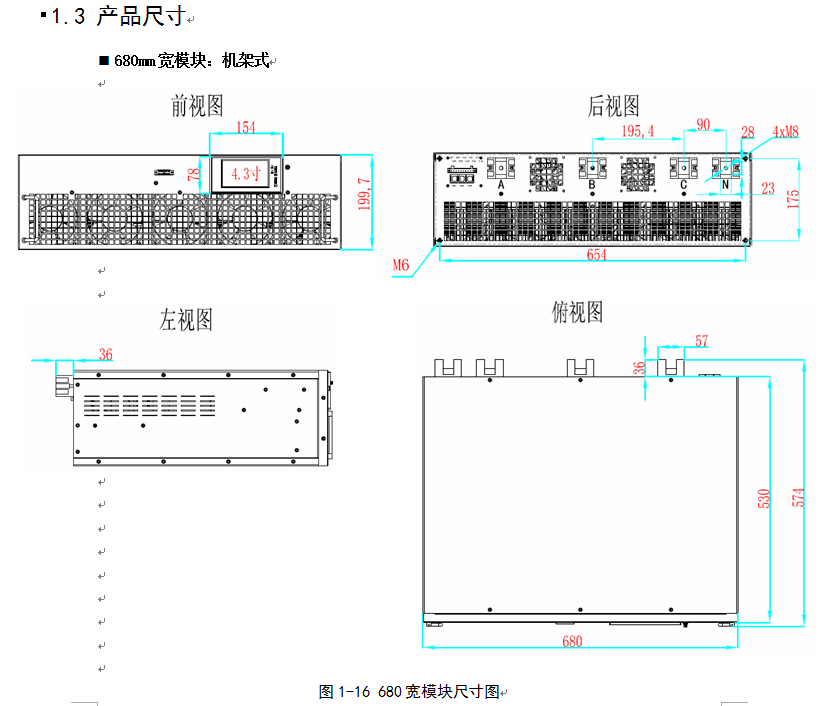

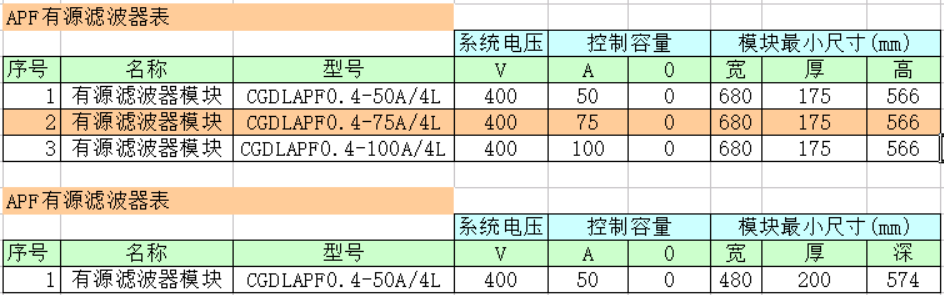

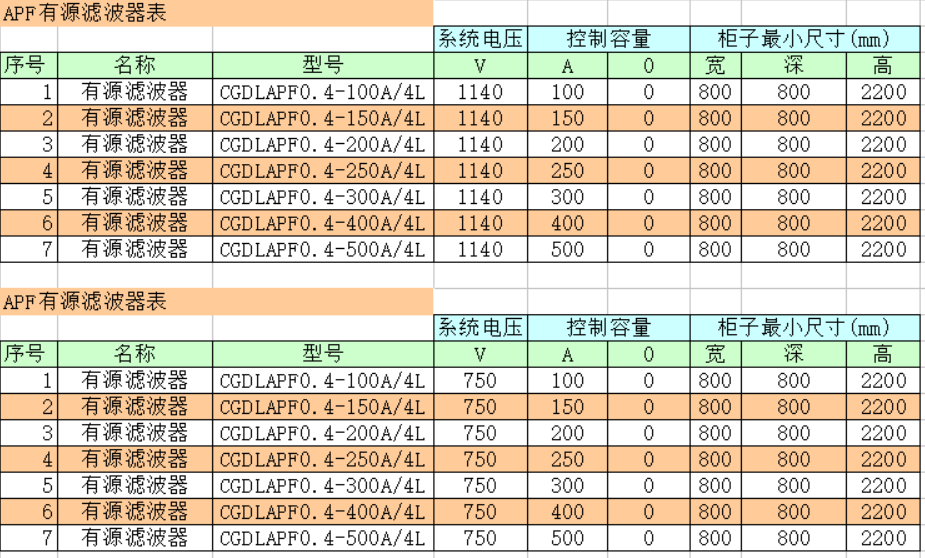

模塊箱體尺寸： 680*530*200mm（寬*深*高）；
擴容功能： 模塊化設計，支持多機并聯擴容。
5 功能指標
APF補償2～65諧波，可根據需要設定需要13種濾波的諧波次段和濾除諧波的目標值。
APF采用進口國際知名品牌第五代IGBT，能自動根據負載的諧波電流調整輸出，動態濾波。
APF采用美國Xilinx軍工級FPGA控制芯片，運行速度快、可靠性高。
具備完整的保護裝置，包括過壓、過流、過熱、短路等完備保護功能，同時具備系統自診斷功能。
具有軟啟動控制回路，避免啟動瞬間過大的突入電流，限制該電流在額定范圍之間。
當系統負載的諧波量大于設備補償能力時，設備可以根據本體容量輸出額定電流，繼續有效濾波，不發生超載。
輸出濾波采用LCL結構接入電網，自身的高頻載波不會回饋到電網，對配電系統中其他設備沒有干擾。
模塊提供了1路RS485通信接口，使用Modbus_RTU通信協議。以方便用戶將設備運行狀況、測量數據和故障報警等信息接入到監控系統，并免費提供智能接口的相關技術通信協議。
有源濾波器模塊自帶小尺寸觸摸屏，可進行參數設置、參數產看、狀態查看、事件查看等操作。也可以外加7寸觸摸屏式人機界面，可進行參數設置、狀態查看、事件查看等操作，并能顯示運行狀況、系統負載電壓電流功率等參數、裝置輸出電流、曲線圖、柱狀圖故障報警等電能質量全界面信息。
有源濾波器能實現多臺直接并聯運行的平滑擴容。多臺擴容時采用主從控制方式；多臺有源濾波器并聯時，所有有源濾波器應能共用一套電流互感器。
有源濾波器應獨立于電網阻抗及系統阻抗之外，不受電網阻抗和系統阻抗變化的影響。
有源濾波器具有5種模式可以自行進行選擇：無功優先、諧波優先、不平衡優先、電壓為目標、固定無功模式?？梢愿鶕枨笕我膺x擇補償模式。
在容量足夠的情況下，有源濾波器補償諧波之后，剩余容量也可以補償無功和三相不平衡。
有源濾波器能有效的抑制系統的閃變。當系統斷電時，濾波器應自動斷開。在系統恢復后，濾波器能自動恢復。具備快速、完全的故障自檢功能，同時自動采取相對應的操作。
有源濾波器具有過流限制功能，采用可靠的限流控制環節，當系統中的無功或諧波電流大于低壓有源濾波器的治理能力時，裝置能在自己的額定容量范圍內較大限度的對無功或諧波進行補償，維持正常工作。
有源濾波器內部不同功能模塊之間是相互分隔的，采用分層設計，IGBT模塊配有獨立的散熱設計，能快速的傳熱及散熱，其他內部電抗器、電解電容等主要發熱器件均具有完善的熱保護措施，且都采取分隔放置，相互之間不會造成溫度影響。
有源濾波器采用強制風冷設計，散熱風扇選用知名品牌風扇，確保能夠長時間可靠穩定工作。
